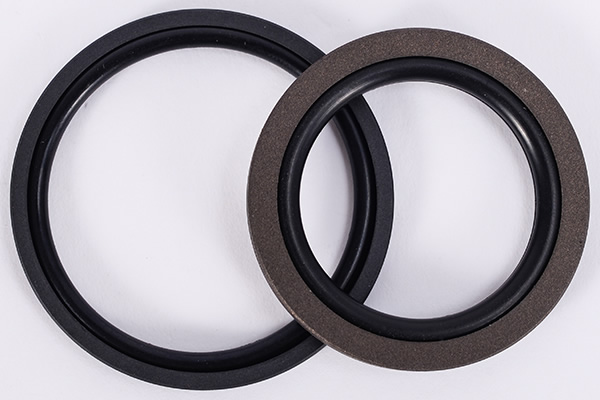

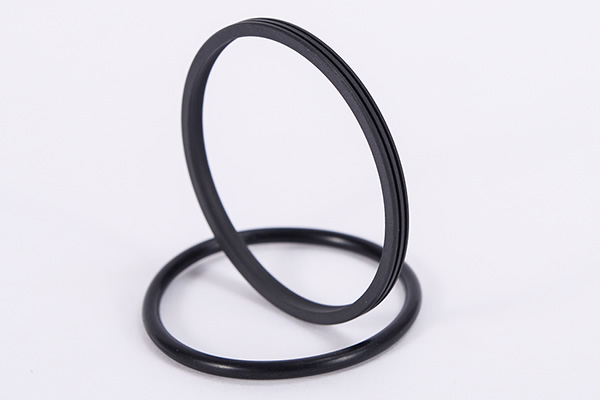

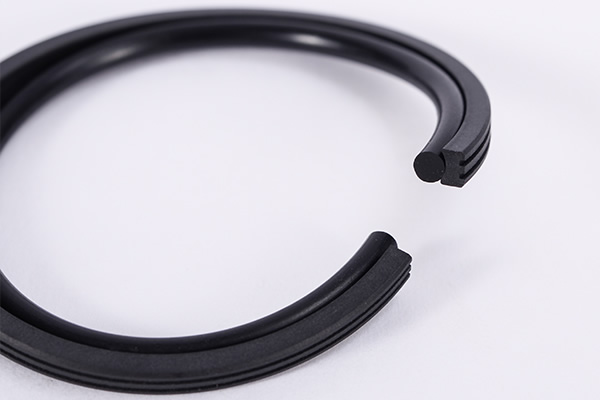

孔用旋轉格萊圈
壓力Pressure
溫度Temperature
速度Sliding speed
介質Medium
標準產品Standard
≤30 MPa
-35…+200 ℃
≤2 m/s
液壓油、阻燃液、水、氣
| 材料 Material | ||
| O 圈 O ring | 滑環slide ring | |
| 標準設計Standard | NBR | PTFE-青銅PTFE-Bronze |
| 特殊Standard(on request) | FKM | PTFE 碳纖維PTFE-carbon |
| 設計標準或互換 Standard or can fit the groove |
| 設計選用時可參考Trelleborg公司TG4系列、Merkel公司M16 系列、Parker公司OQ系列、AS公司的YRB系列標準。 |

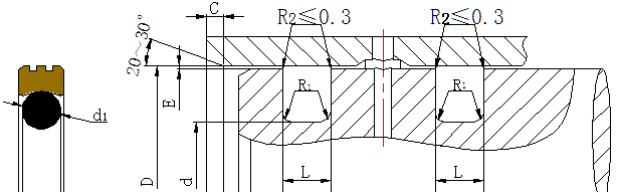

| Installation Dimension table based on Metric Size 公制溝槽尺寸(mm) | ||||||||
| 缸徑 D H9 | 溝槽底徑d h9 | 槽寬 L +0.2 | O型圈線徑 d1 | R≤ | C≥ | 擠出間隙 Max Gap E | ||
| 100bar | 200bar | 300bar | ||||||
| 8~39 | D-4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 |
| 40~79 | D-7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 |
| 80~132 | D-11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 |
| 140~329 | D-15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 |
| 330~669 | D-21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 |
| 670~999 | D-28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 |
訂貨號Order Number
孔徑D H9
槽底徑d h9
槽寬L+0.2
GNS0080 8
8
3.1
2.2
GNS0100
10
5.1
2.2
GNS0120
12
7.1
2.2
GNS0150
15
10.1
2.2
GNS0160
16
11.1
2.2
GNS0180
18
13.1
2.2
GNS0200
20
15.1
2.2
GNS0220
22
17.1
2.2
GNS0250
25
20.1
2.2
GNS0280
28
23.1
2.2
GNS0300
30
25.1
2.2
GNS0320
32
27.1
2.2
GNS0350
35
30.1
2.2
GNS0380
38
33.1
2.2
GNS0400
40
32.5
3.2
GNS0420
42
34.5
3.2
GNS0450
45
37.5
3.2
GNS0480
48
40.5
3.2
GNS0500
50
42.5
3.2
GNS0520
52
44.5
3.2
GNS0550
55
47.5
3.2
GNS0600
60
52.5
3.2
GNS0630
63
55.5
3.2
GNS0700
70
62.5
3.2
GNS0750
75
67.5
3.2
GNS0800
80
69
4.2
GNS0900
90
79
4.2
GNS1000
100
89
4.2
GNS1050
105
94
4.2
GNS1100
110
99
4.2
GNS1150
115
104
4.2
GNS1200
120
109
4.2
GNS1250
125
114
4.2
GNS1300
130
119
4.2
GNS1400
140
124.5
4.2
GNS1500
150
134.5
4.2
GNS1600
160
144.5
4.2
訂貨號Order Number
孔徑D H9
槽底徑d h9
槽寬L+0.2
GNS1700
170
154.5
6.3
GNS1800
180
164.5
6.3
GNS1900
190
174.5
6.3
GNS2000
200
184.5
6.3
GNS2100
210
194.5
6.3
GNS2200
220
204.5
6.3
GNS2400
240
224.5
6.3
GNS2500
250
234.5
6.3
GNS2800
280
264.5
6.3
GNS3000
300
284.5
6.3
GNS3200
320
304.5
6.3
GNS3500
350
329
8.1
GNS3600
360
339
8.1
GNS4000
400
379
8.1
GNS4200
420
399
8.1
GNS4500
450
429
8.1
GNS4800
480
459
8.1
GNS5000
500
479
8.1
GNS5200
520
499
8.1
GNS5500
550
529
8.1
GNS6000
600
579
8.1
GNS6200
620
599
8.1
GNS6300
630
609
8.1
GNS6400
640
619
8.1
GNS6500
650
629
8.1
GNS6600
660
639
8.1
GNS6700
670
642
9.5
GNS6800
680
652
9.5
GNS7000
700
672
9.5
GNS7200
720
692
9.5
GNS7500
750
722
9.5
GNS8000
800
722
9.5
GNS8200
820
792
9.5
GNS8500
850
822
9.5
GNS9000
900
872
9.5
GNS9500
950
922
9.5
